Шинодержатели наборные для НКУ серии МК, отдельные элементы

Шинодержатели  наборные серии МК предназначены для фиксации плоских токоведущих шин внутри силовых шкафов ВРУ, ГРЩ, ЩР…, сборок НКУ и для организации шинных трасс на напряжение до 1 кВ. Конструкция шинодержателя наборная, состоит из алюминиевых профилей, изоляторов и всех необходимых крепежных элементов. Обеспечивает гибкую регулировку при использовании шин толщиной 5 мм и 10 мм, шириной 30 — 120 мм и до 200 мм. Производятся варианты шинодержателей 1Р, 3Р, 4Р в модификациях на 1-2-3-4 шины на фазу. Расстояние между фазами регулируется с шагом 12,5 мм. Возможность применения одной или нескольких шин на фазу в зависимости от номинального тока НКУ улучшает охлаждение шин во время работы оборудования под нагрузкой. Для усиления несущей способности шинодержателя возможно усиление прочности профиля при помощи дополнительного элемента. Профиль вкладывается друг в друга. Это необходимо в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа).

Разнообразие имеющихся комплектов  шинодержателей обеспечивает удобство при проектировании и монтаже оборудования в зависимости от требований проекта. Также можно спроектировать свой вариант шинодержателя из отдельных комплектующих. Для крепления шинодержателей можно применять различные скобы. Частота установки шинодержателей рассчитывается по токам термической и электродинамической стойкости, регламентируется рекомендацией по монтажу.  Номинальные токи медных шин в шинодержателях НКУ

Характеристики шинодержателей для НКУ

• Соответствие требованиям:
  • Шинодержатели: ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ТУ 27.33.13-014-97798631-2022;
  • Изоляторы шинодержателей: МПРЦ.6861.007 ТУ;
• Номинальное напряжение, кВ: 1,0;
• Пробивное напряжение, кВ: 3,5;
• Температура окружающего воздуха, °С: от -60 до +40;
• Крепление шин на ребро, 1-2-3-4 шины на фазу;
• Ширина шин, мм: 30-120 стандарт, до 200;
• Толщина шин, мм: 5 или 10;
• Крепеж стальной, оцинкованный;
• Регулируемое расстояние между фазами, мм: шаг 12,5,
• Легкий и простой монтаж, малое количество элементов;
• Возможность поставки комплектов и отдельно элементов держателей;
• Срок эксплуатации- не менее 30 лет.

Разнообразие отдельных элементов шинодержателей обеспечивает удобство при проектировании своего варианта шинодержателя. например комбинированного шинодержателя для использования  шин толщиной 10 мм и 5 мм.

Подбор комплекта шинодержателя из отдельных комплектующих:

1. Определить количество полюсов (1-2-3-4-5).
2. Определить толщину шины — 5 мм или 10 мм и количество шин на фазу.
3. Рассчитать необходимое количество крепежа в соответствии с комплектностью шинодержателя.
4. Рассчитать количество профилей длиной 2,1 м исходя из расстояния между фазами и нужной длины профилей.
5. Для ширины шины от 30 до до 120 мм применяются шпильки 160мм и трубки 125 мм, для ширины шины более 120 мм используются шпильки 240 мм и трубки длиной 1000мм (легко режутся под нужный размер).
6. Для усиления несущей способности шинодержателя в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа) рекомендуется усиление прочности профиля при помощи дополнительного профиля.  Профиль вкладывается друг в друга.

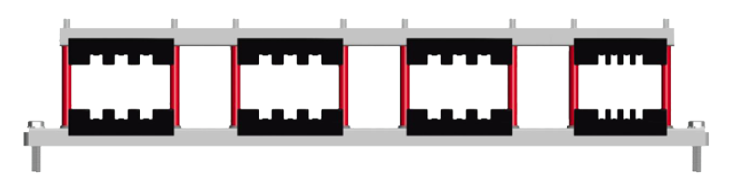

Схема сбоки шинодержателя



Номенклатура комплектующих наборных шинодержателей НКУ

Артикул	Наименование	Длина изолятора, мм	Толщина шины, мм	Кол-во шин на фазу
70100700	Алюминиевый профиль с перфорацией L2100 мм (упаковка 10 шт.)
70100701	Изолятор полимерный 87-10-3	87	10	3
70100702	Изолятор полимерный 87-5-4	87	5	4
70100798	Изолятор полимерный 75-10-2	75	10	2
70100799	Изолятор полимерный 75-5-4	75	5	4
70100800	Изолятор полимерный 100-10-4	100	10	4
70100802	Изолятор полимерный 50-10-1	50	10	1
70100803	Изолятор полимерный 50-5-2	50	5	2
	Крепеж поставляется только для комплектации наборных шинодержателей для НКУ серии МК
70900001	Комплект крепления профиля (не производится)
70900002	Комплект крепления изолятора (не производится)
70900002_0200	Комплект крепления изолятора h200mm (не производится)
02000001	Втулка опорная М8х12 ø20 (упаковка 50 шт.)
02020003	Гайка стальная круглая М6 (упаковка 50 шт.)
02020006	Гайка фланцевая М6 DIN6923 (упаковка 50 шт.)
02060835	Болт фланцевый М8х35 DIN6921 (упаковка 50 шт.)
02110003	Шпилька резьбовая М6 L160мм ( упаковка 50 шт.)
02110003_0240	Шпилька резьбовая М6 L240мм (упаковка 50 шт.)
03020001	Трубка изоляционная 8х1 L1000мм
03020001_0125	Трубка изоляционная 8х1 L125мм (упаковка 50 шт.)
50109900	Скоба  коробчатая перфорированная для крепления шинодержателя
50109905	Скоба L-образная (комплект лев+прав) для крепления шинодержателя
50109906	Скоба Т-образная для крепления шинодержателя
50109907	Скоба прямая для крепления шинодержателя
