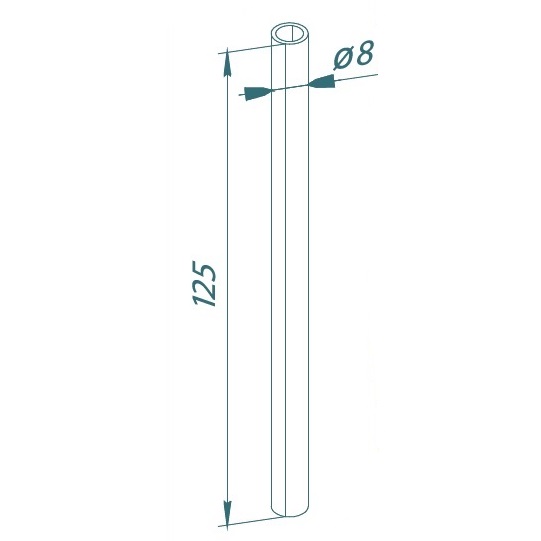

Трубка изоляционная 8х1 L125мм

Цена по запросу

Описание

Трубка изоляционная 8х1 L125мм предназначена для крепления изолятора наборного шинодержателя НКУ для шин шириной до 140 мм. Система наборных шинодержателей позволяет создать требуемую конфигурацию шинодержателя в зависимости от требований проекта. Основанием служит прочный алюминиевый перфорированный профиль, на который насаживаются изоляторы для установки силовых шин ребром. Изоляторы имеют различное исполнение,обеспечивающее возможность установки на ребро шин толщиной 5 и 10 мм в количестве от 2-х до 4-х на одну фазу. Разнообразие отдельных элементов шинодержателей обеспечивает удобство при проектировании своего варианта шинодержателя.

Подобрать нужный комплект легко в следующей последовательности:

  1. Определить количество полюсов (1-3-4),
  2. Подобрать нужные типы изоляторов в зависимости от толщины шины (5 мм или 10 мм), количества шин в секции и расстояния между фазами.
  3. Подобрать нужную длину профиля.
  4. В зависимости от ширины шины подобрать длину шпильки и изоляционной трубки.

Для усиления несущей способности шинодержателя возможно усиление прочности профиля при помощи дополнительного элемента. Профиль вкладывается друг в друга. Это необходимо в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа).





Документация

Шинодержатели наборные. Номенклатура, сводная таблица

Шинодержатели наборные. Каталог

Шинодержатели наборные. Комплект поставки

Изоляторы шинодержателей чертежи

Шинодержатели наборные. Схема сборки

Таблица замены импортных шинодержателей и скоб крепления

Рекомендации по монтажу наборных шинодержателей в НКУ
