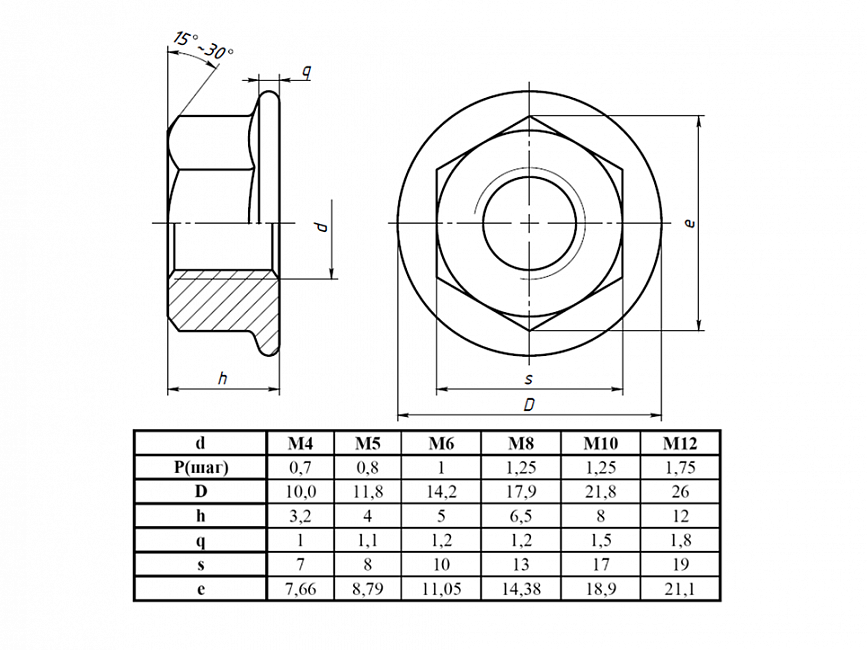

Гайка фланцевая М6 DIN6923

Цена по запросу

Описание

Гайка фланцевая М6 DIN6923 предназначена для крепления изолятора наборного шинодержателя НКУ. Система наборных шинодержателей позволяет создать требуемую конфигурацию шинодержателя в зависимости от требований проекта. Основанием служит прочный алюминиевый перфорированный профиль, на который насаживаются изоляторы для установки силовых шин ребром. Изоляторы имеют различное исполнение,обеспечивающее возможность установки на ребро шин толщиной 5 и 10 мм в количестве от 2-х до 4-х на одну фазу. Разнообразие отдельных элементов шинодержателей обеспечивает удобство при проектировании своего варианта шинодержателя.

Подобрать нужный комплект легко в следующей последовательности:

  1. Определить количество полюсов (1-3-4),
  2. Подобрать нужные типы изоляторов в зависимости от толщины шины (5 мм или 10 мм), количества шин в секции и расстояния между ними.
  3. Подобрать нужную длину профиля.

Для усиления несущей способности шинодержателя возможно усиление прочности профиля при помощи дополнительного элемента. Профиль вкладывается друг в друга. Это необходимо в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа).
