Компенсатор шинный медный КШМ 40х4 Б У2(Т2)

Name: Компенсатор шинный медный КШМ 40х4 Б У2(Т2)
SKU: 83904004Б
Availability: InStock

Цена по запросу

Компенсаторы производятся под заказ

Артикул: 83904004Б Категория: Компенсаторы шинные КША, КШАК, КШМ по ТУ 34-43-11023-86 и нестандартные

Описание

Компенсатор шинный медный КШМ 40х4 Б У2(Т2) для болтового соединения имеет пластинчатую структуру. Гибкая часть компенсатора изготавливается из пакетов алюминиевой ленты. Контактные площадки изготавливаются из твердой медной шины. Соединение контактной площадки с пакетом пластин выполняется электродуговой сваркой в среде защитных газов. Компенсаторы шинные КШМ предназначены для компенсации температурных расширений плоских медных шин, вибрации, строительной усадки конструкций, а также для подключения систем токопроводов и шинопроводов к электротехническому оборудованию и аппаратам…

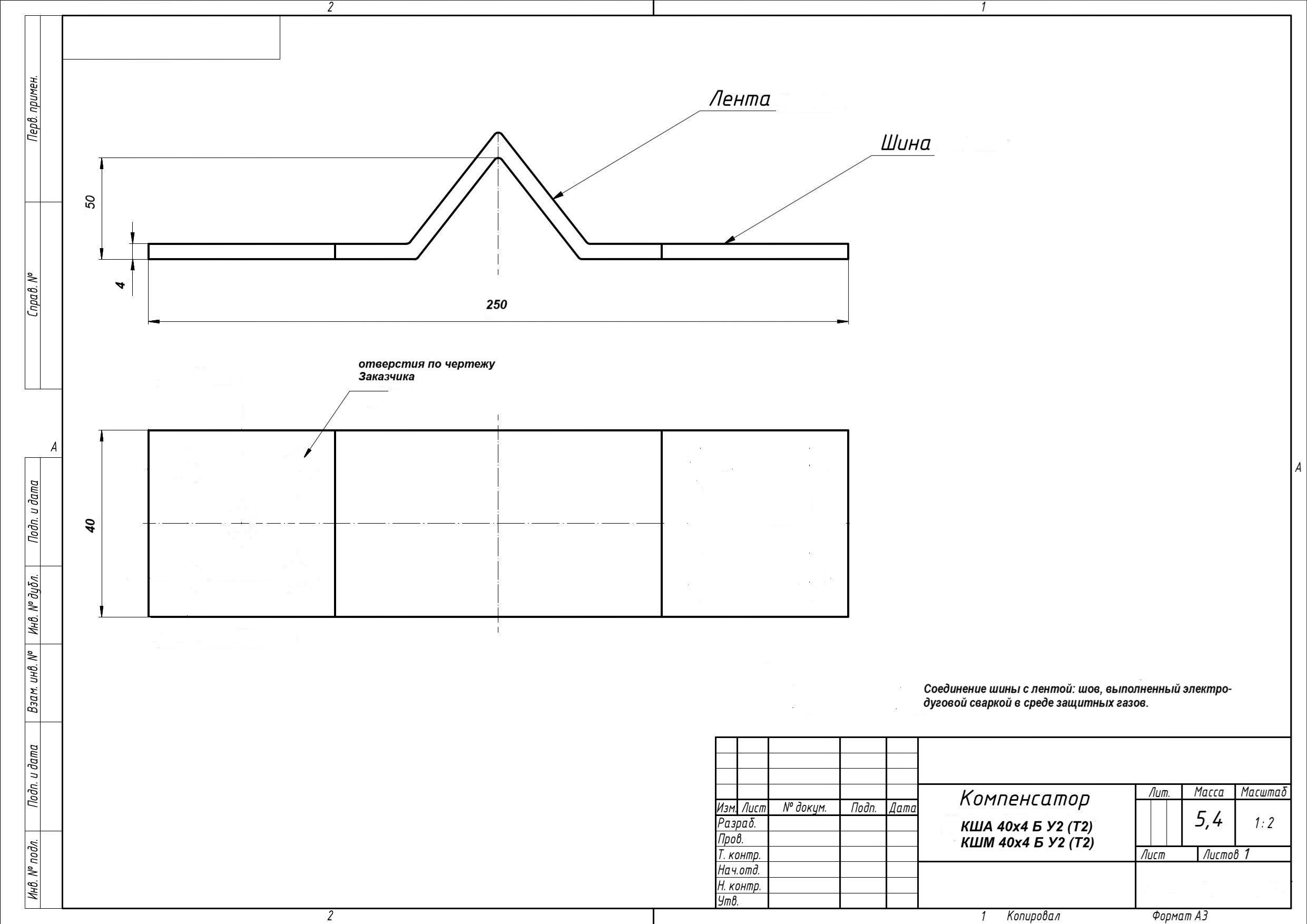

Стандартной схемы разболтовки компенсатора КШМ 40х4 Б У2 нет. Контактные площадки компенсатора КШМ 40х4 для болтового соединения производятся без отверстий либо с отверстиями по чертежу Заказчика. Компенсаторы шинные могут поставляться без изгиба, необходимый изгиб осуществляется при монтаже.

Для стыковки компенсаторов КШМ с алюминиевыми проводниками для исключения электрохимической коррозии рекомендуется применять пластины переходные медные луженые либо пластины переходные биметаллические алюмомедные в качестве прокладки между алюминием и медью.

Детали

Соответствие требованием	ТУ 34-43-11023-86
Материал	М1т, ДПРНМ толщина 0,3 мм
Технология	сварка электро-дуговая в защитном газе
Ток номинальный, А	600
Ширина площадки, мм	40
Толщина площадки, мм	4
Высота, мм	50
Длина общая L, мм	250
Климатическое исполнение	У2 (Т2)
Вес, кг	0,65
Страна производства	Россия
Исполнение	болтовое, Б У2
