Компенсатор шинный алюминиевый КШАК 100×100 С У2
Цена по запросу
Описание
Компенсатор шинный алюминиевый КШАК 100×100 С У2 предназначен для компенсации продольных температурных расширений и различных деформаций алюминиевых шин коробчатого сечения, а так-же для гашения вибраций при подключению к источникам питания или крупным электроприемникам. Конструктивно компенсаторы выполняются из набора алюминиевых пластин, приваренных в среде аргона к прямоугольному проводнику — шине.
Структура условного обозначения компенсаторов:
* К – компенсатор;
* Ш – шинный;
* А – для алюминиевых шин;
* К – для шин коробчатого сечения (для шин плоского сечения не указывается);
* А х Б – сечение шины в миллиметрах;
* С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
* У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

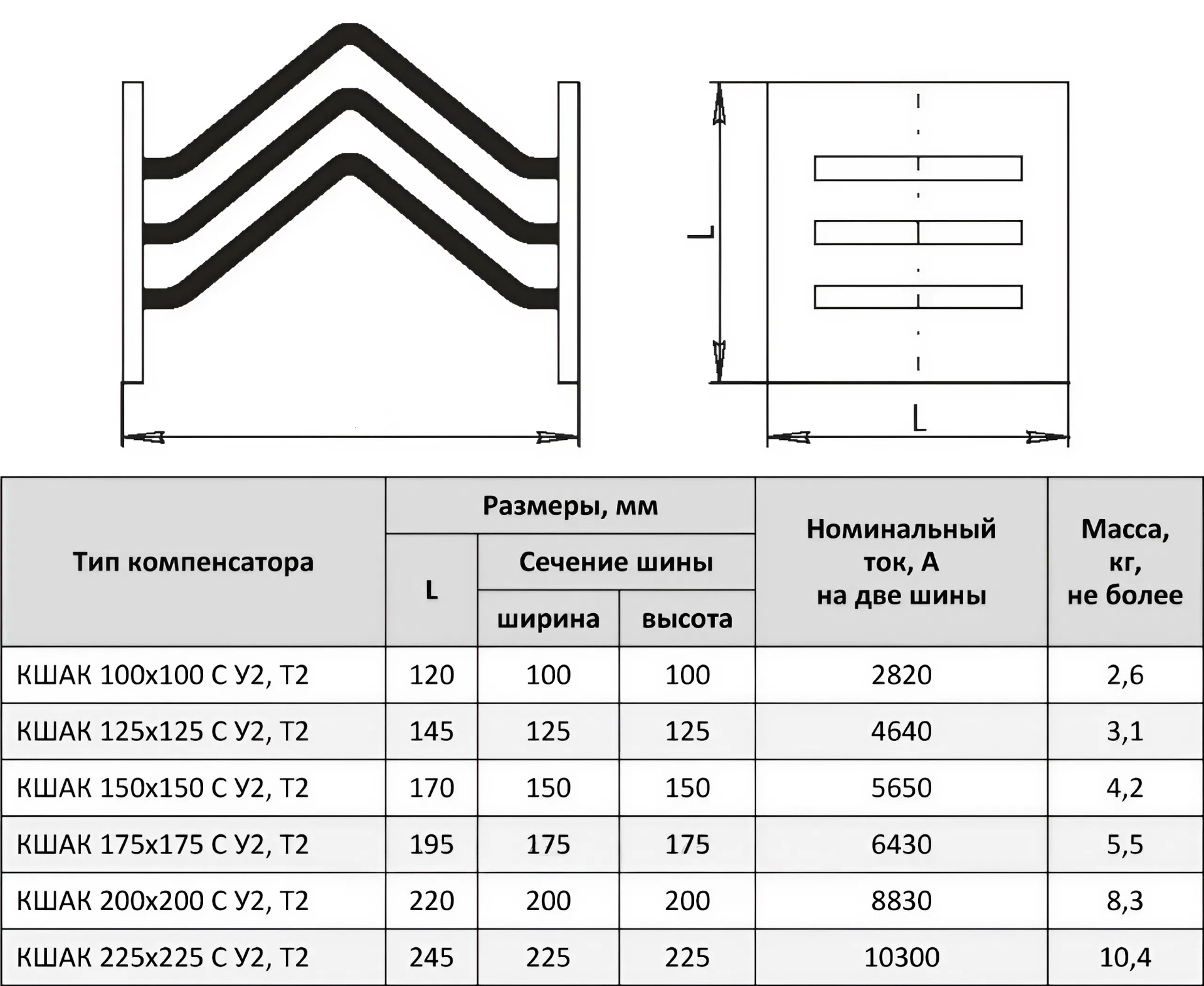

Технические характеристики Компенсатора шинного алюминиевого КШАК 100×100 С У2
- Шина: алюминиевая АД31т,
- Пластины: алюминиевая лента марки А5м, толщина 0,5 мм,
- Соединение шины с лентой: шов, выполненный электро-дуговой сваркой в среде защитных газов,
- Размер шины, мм — 100х100
- L, мм — 120
- Ток, А — 2500
- Вес, кг — 2,6
