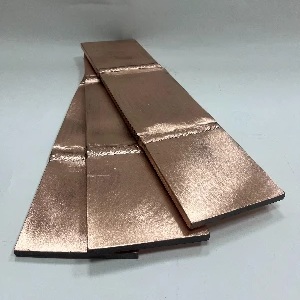

Компенсатор шинный медный КШМ 150х10 Б У2(Т2)

Описание

Компенсатор шинный медный КШМ 150х10 Б У2(Т2) для болтового соединения  имеет пластинчатую структуру. Гибкая часть компенсатора изготавливается из пакетов медной ленты. Компенсаторы КШМ 150х10 Б У2(Т2) производятся по 2- технологиям:

1. Контактные площадки выполняются из шины медной твердой ШМТ (М1Т) 10х150. Соединение контактных площадок с пакетом пластин толщиной 0,3 мм выполняется электродуговой сваркой в среде защитных газов.
2. Весь компенсатор выполняется из пакета медных пластин толщиной 0,11мм либо 0,2мм с диффузионной сваркой контактных площадок в вакууме. По этой технологии возможно производство компенсаторов толщиной до 60 мм.

Компенсаторы шинные медные КШМ 150х10 Б У2(Т2) обладают большой токопроводимостью и малым тепловыделением. Компенсаторы шинные КШМ предназначены для компенсации температурных расширений плоских медных шин, вибрации, строительной усадки конструкций, а также для подключения систем токопроводов и шинопроводов к электротехническому оборудованию и аппаратам… В контактных площадках компенсатора для болтового соединения пробиваются отверстия по чертежу Заказчика, также компенсаторы могут производится с контактными площадками без отверстий для исключения ошибок при монтаже. Компенсаторы шинные могут поставляться без изгиба, необходимый изгиб осуществляется при монтаже. Для стыковки компенсаторов КШМ с алюминиевыми проводниками для исключения электрохимической коррозии рекомендуется применять пластины переходные медные луженые либо пластины переходные биметаллические алюмомедные в качестве прокладки между алюминием и медью.
