Компенсатор шинный медный КШМ 50х5 Б У2

Описание

Компенсатор шинный медный КШМ 50х5 Б У2 для болтового соединения. Компенсаторы шинные медные КШМ имеют пластинчатую структуру. Контактные площадки компенсатора изготавливаются из медной твердой шины, к которым приваривается пакет медных пластин. Компенсаторы шинные медные КШМ обладают большой токопроводимостью и малым тепловыделением. Компенсаторы шинные медные КШМ предназначены для компенсации температурных расширений, вибрации, строительной усадки конструкций.

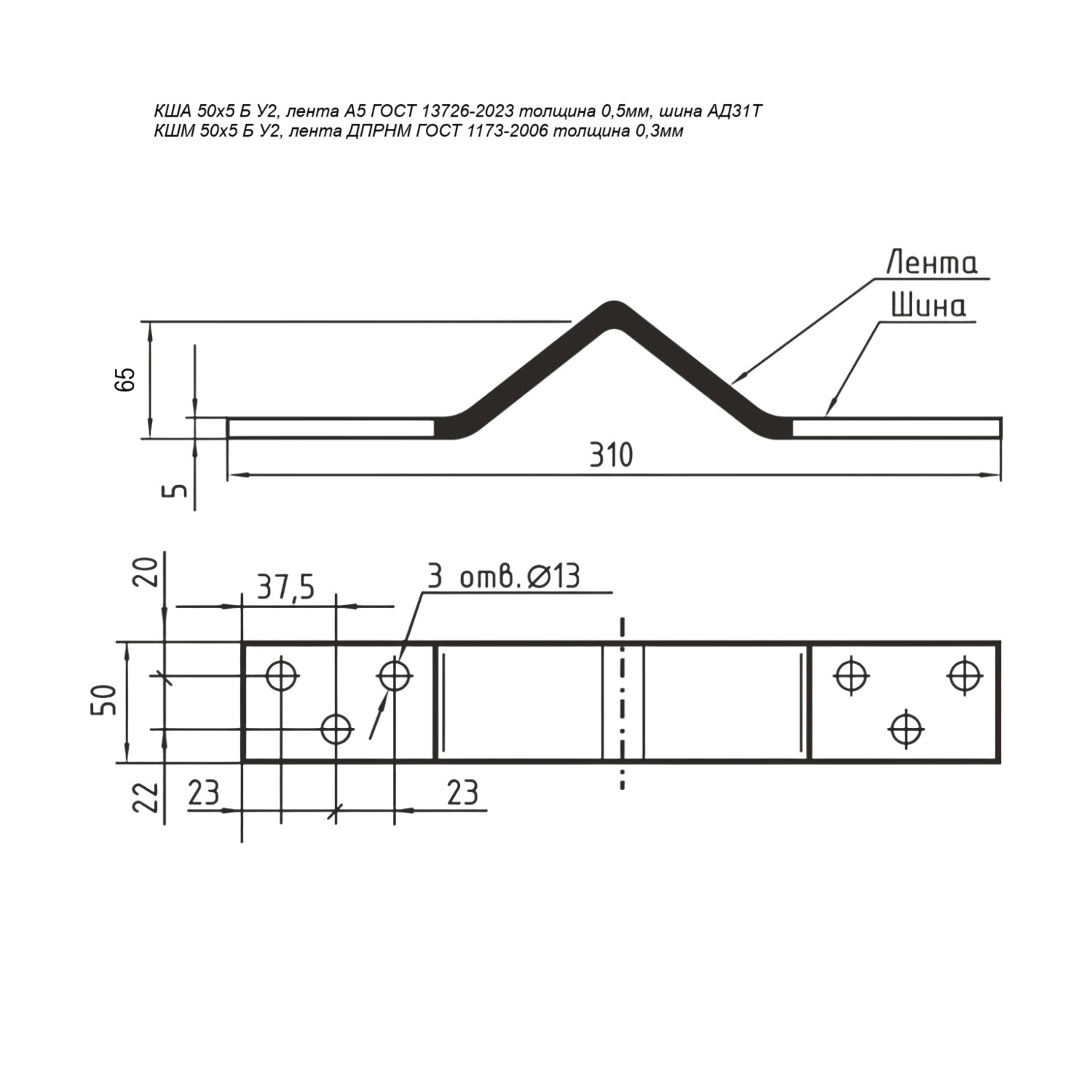

Технические характеристики КШМ 50х5 Б У2

• Шина: медная марки ШМТ (М1т) ГОСТ 434-78,
• Пластины: из медной ленты марки ДПРНМ ГОСТ 1173-2006, толщина 0,3 мм,
• Соединение шины с лентой: шов, выполненный электро-дуговой сваркой в среде защитных газов.

Наименование	Размер шины,	Номинальный ток,	Толщина S,	Высота h,	Длина L,	Ширина В,	Масса,
	мм	А	мм	мм	мм	мм	кг
КШМ 50х5 Б У2	5х50	700	5	65	370	60	0,9
