Обновленный каталог шинодержателей для НКУ и новые артикулы

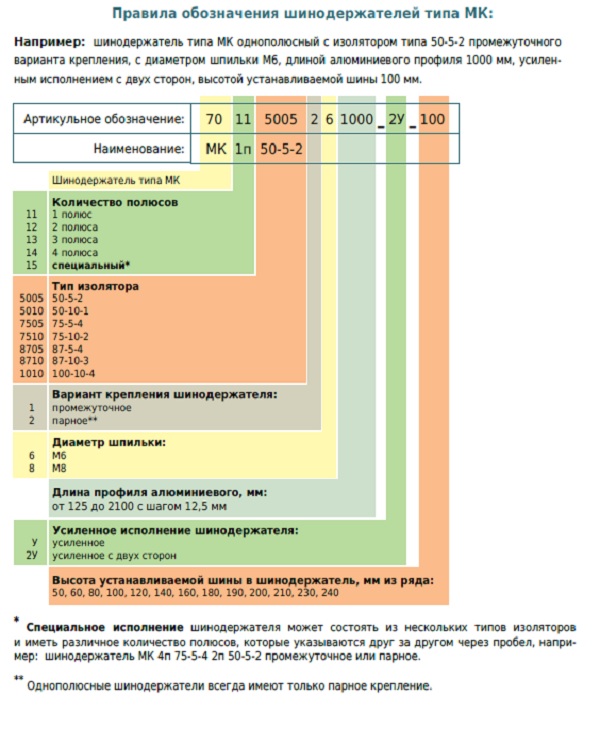

Для удобства идентификации наборных шинодержателей для НКУ изменены артикульные обозначения. При заказе шинодержателей возможно указание как старых так и новых артикулов шинодержателей.

Также больше не поставляются комплекты крепления профиля и изолятора. Весь крепеж шинодержателей поставляется упаковками по 50 штук. При заказе крепежа следует учитывать  количество крепежа в комплектах.

Комплекта крепления профиля, состав:

1. 02020002  Болт с фланцем М8х35 -1 шт;
2. 02020001  Втулка опорная  М8х12ø20 — 1 шт

Комплект крепления изолятора, состав:

1. 2020004 Гайка фланцевая М6 — 2 шт;
2. 2020003 Гайка стальная круглая М6 — 1 шт;
3. 2000003 Шпилька резьбовая М6. Длина 160мм. — 1 шт;
4. 3020001 Трубка изоляционная 8х1. Длина 125мм. — 1 шт.

Шинодержатели  наборные серии МК предназначены для фиксации плоских токоведущих шин внутри силовых шкафов ВРУ, ГРЩ, ЩР…, сборок НКУ и для организации шинных трасс на напряжение до 1 кВ. Основанием шинодержателя служит прочный алюминиевый перфорированный профиль, на который устанавливаются изоляторы из прочного стеклонаполненного полиамида. Изоляторы обеспечивают возможность установки шин толщиной 5 и 10 мм в количестве от 1-й до 4-х на одну фазу.  Возможность применения одной или нескольких шин на фазу в зависимости от номинального тока НКУ улучшает охлаждение шин во время работы оборудования под нагрузкой. Расстояние между фазами регулируется с шагом 12,5 мм. В составе комплектов шинодержателей входит весь необходимый стальной оцинкованный крепёж. Также для крепления шинодержателей применяются скобы крепления разных типов.

Шинодержатели наборные для НКУ выпускаются однополюсные, трехполюсные и четырехполюсные  в модификациях  на одну, две, три и четыре шины на фазу. Разнообразие имеющихся комплектов  шинодержателей обеспечивает удобство при проектировании и монтаже оборудования в зависимости от требований проекта. Также можно спроектировать свой вариант шинодержателя из отдельных комплектующих. Частота установки шинодержателей рассчитывается по токам термической и электродинамической стойкости, регламентируется рекомендацией по монтажу.
