Шина медная плетеная ШМП 2000/120

Описание

Шина медная плетеная гибкая ШМП 2000/120 производится под заказ из медной проволоки, сплетенной в косички. Чтобы в местах соединения не происходило потерь, контактные площадки шины медной плетеной ШМП обжаты в  плоскую пластину с отверстиями для монтажа. Шины медные плетеные с плоской опрессовкой обеспечивают наиболее высокое качество контактного соединения, обладают лучшей прочностью на растяжение, по сравнению с опрессовкой наконечником, а также отличаются надежностью и большей устойчивостью к перегреву, так как плоская форма лучше рассеивает тепло, следовательно увеличивает ресурс. Габаритные размеры плетеных шин, контактных площадок, расположение отверстий, материал гибкой части и площадок — красная медь или луженая, тип изоляции согласовываются с заказчиком. Цена плетеной шины определяется на основании чертежа заказчика, либо по бланку для заказа шины плетеной гибкой — скачать по ссылке



Характеристики ШМП 2000/120:

• Материал гибкой части: проволока ММЛ луженая медь.  Химический состав меди М0б по ГОСТ 859-2014;
• Материал контактных площадок: трубка медная М1;
• Контактные площадки по умолчанию луженые;
• Сечение, мм²: 2000;

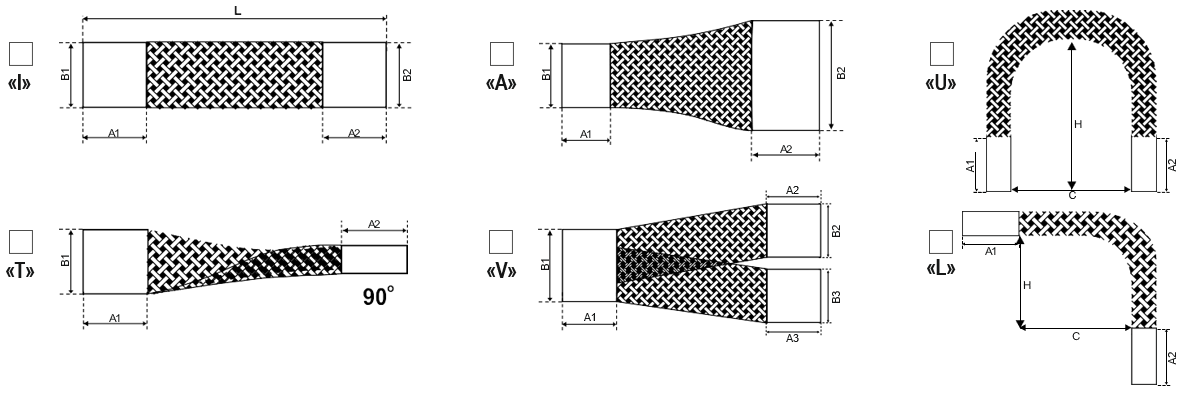

• Длина контактных площадок А1, А2: любая;
• Ширина контактных площадок, мм: 120;
• Толщина контактных площадок, мм: 33;
• Изоляция:  1 кВ, 10 кВ, без изоляции;
• Температура эксплуатации: от -60°С до +40°С;
• Средний срок службы — не менее 5 лет,
• Ток при ∆t=60°C, А: 4000;
• Ток при ∆t=70°C, А: 4400.

Допустимая сила тока шины медной плетеной определяется по формуле: ΔT(°k) = T2 – T1, где: Т1 — температура окружающей среды, Т2 — температура шины. *Значения допустимых длительных токов, опубликованные на сайте, носят ознакомительный характер.

Коэффициент увеличения тока при параллельном соединении шин:

2 шины — 1,5,

3 шины — 2,0
