Шинодержатель ШКБ (Д,И,Е)-1с У3

По запросу

Артикул: 31310001 Категория:

Описание

Шинодержатели серии ШКБ, ШКД, ШКЕ и ШКИ предназначены для крепления шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки 6, 10, 35 кВ.

Структура условного обозначения шинодержателей –   Ш Х Х  – Х Х У3

  • * Ш – шинодержатель
  • * Х – тип шины (П – плоские, К – коробчатые)
  • * Х – обозначение группы опорных изоляторов (Б,Д,И,Е)
  • * Х – условная характеристика величены планок (1.2,3)
  • * Х – исполнение планок (с – сплошное, к – комбинированное)
  • *У3 – вид климатического исполнения по ГОСТ 151 50-69

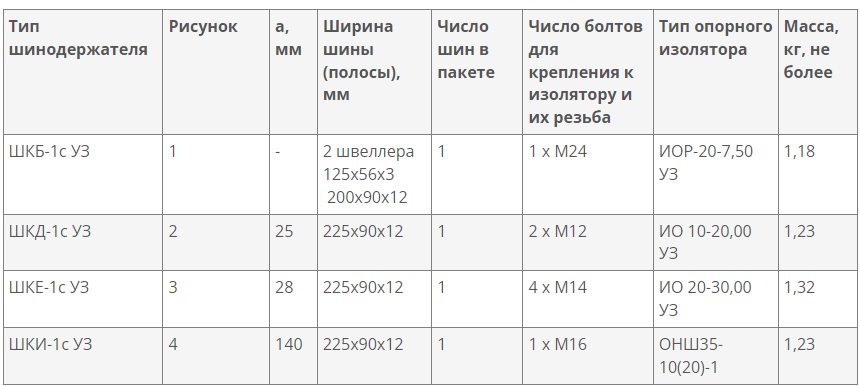

Тип шино-держателей

Рис.

а, мм

Ширина шины (полосы), мм

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШКБ-1с У3

1

2 швеллера 125х56х3
200х90х12

1хМ24

ИОР-20-7,5 У3

1,18

ШКД-1с У3

2

25

225х90х12

2хМ12

ИО-10-20,00 У3

1,23

ШКЕ-1с У3

3

28

225х90х12

4хМ12

ИОР-20-30 УХЛ2
ИО-20-30 У3

1,32

ШКИ-1с У3

4

140

225х90х12

2хМ16

ОНШ-35-20-1 УХЛ1
ОШН-20-190А УХЛ1
ОСК-10-35 УХЛ1

1,23
