Шинодержатель ШПРБ-1с(1св)-3 У3

Цена по запросу

Артикул: 31320004 Категория:

Описание

Шинодержатели серии ШПР предназначены для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.Производятся по ТУ 34-43-11025-86 Шинодержатели серии ШПП ШПР ШК. Рассчитаны на долгий срок эксплуатации, высокие механические нагрузки. Не поддаются химической коррозии и электрокоррозии, окислительным процессам, деформациям, трещинообразованию.

Структура условного обозначения шинодержателей    Ш Х Х Х — Х Х Х — Х У3:

  • * Ш — шинодержатель
  • * Х — тип шины (П — плоские, К — комбинированные)
  • * Х — расположение шины на изоляторе (П — плашмя, Р — на ребро)
  • * Х — обозначение группы изоляторов (А,Б,Д,Е,И,Ш)
  • * Х — условная характеристика величены планок (2,3,4,5,6)
  • * Х — исполнение планок (с — сплошное, к — комбинированное)
  • * Х — исполнение планок (в — для шинодержателей с дистанционной втулкой)
  • * Х — исполнение (1,2)
  • * У3 — вид климатического исполнения по ГОСТ 151 50-69

Внимание: конструкция шинодержателя не является универсальной, производство осуществляется под конкретное применение на основании опросного листа.

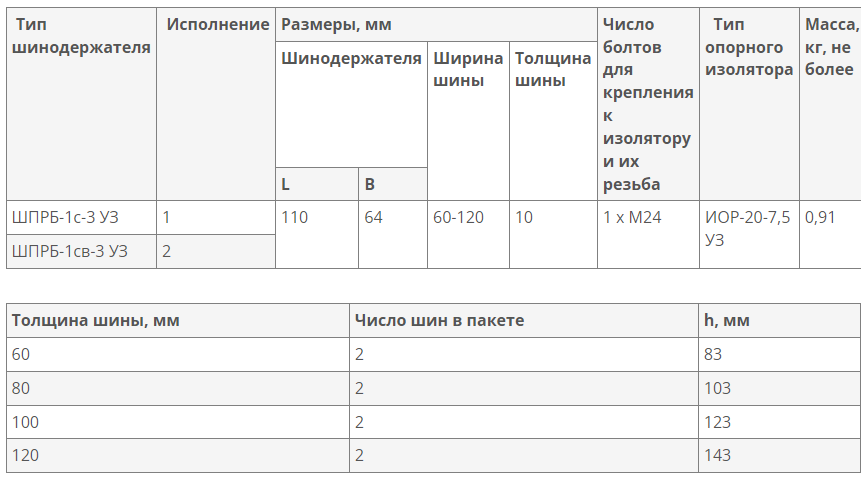

Шинодержатель ШПРБ - 1с (1 св) - 3 УЗ:

Тип шино-держателей

Рис.

Размер шино-держателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для креп-
ления

Тип изолятора

Масса, кг, не более

L

B

ШПРБ-1с-3 У3

1

110

64

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

2

1хМ24

ИОР-20-7,5

0,91

ШПРБ-1св-3 У3

2

0,91

Варианты исполнений

Толщина шины, мм Число шин в пакете h, мм
60 2 83
80 2 103
100 2 123
120 2 143

Документация, опросный лист

Шинодержатели  ШПП, ШПР, ШК, распорки РШТ, компенсаторы КШМ, КША, КШАК. Каталог

Опросный лист для заказа шинодержателя ШК, ШПП, ШПР
