Отводные блоки для ЦОД

В центрах обработки данных к системе электропитания предъявляют высокие требования по плотности распределения мощности, мобильности и обслуживаемости. Шинопроводная система с отводными блоками позволяет отбирать мощность в любой точке трассы и наращивать нагрузку без перекладки кабельных линий. Отводные блоки втычного типа устанавливаются на специально предусмотренные окна отбора мощности прямых секций шинопровода. На участках с установленными блоками шаг отводов определяется проектом и габаритами выбранного блока.

Минимальный размер прямой секции с отводным блоком ОБ-250 — 1000 мм. Поставка возможна как с установленными автоматическими выключателями, так и без них. Отводной блок — ключевой узел распределительного шинопровода для ЦОД. Он обеспечивает безопасный отбор мощности к стойкам, щитам и оборудованию машинного зала. Производятся  компактные модульные блоки для номиналов до 250 А.

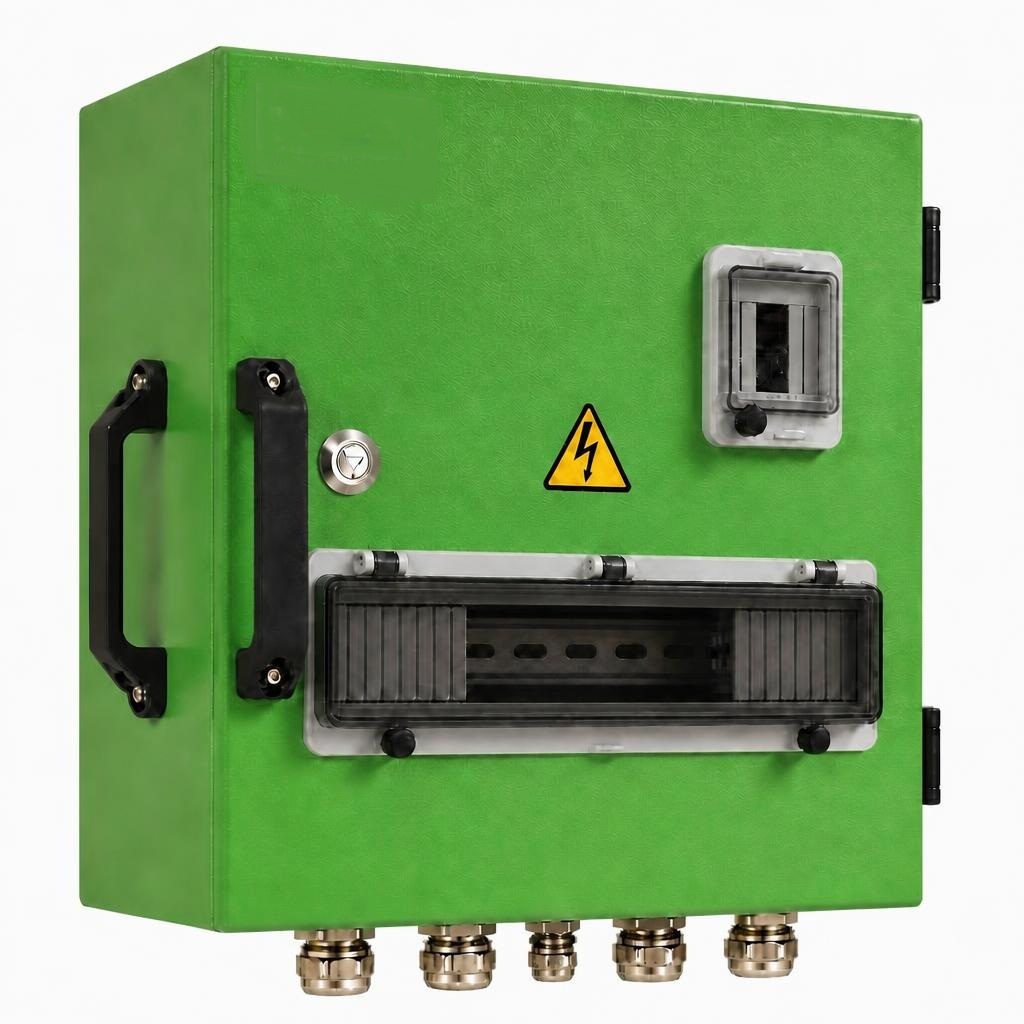

Модульные отводные блоки для машинного зала ОБ-250 и ОБ-360. Отводные блоки для установки автоматических выключателей малой и средней мощности на распределительных линиях шинопровода. Втычное подключение к секции.

• Номинальный ток — семейство до 250 А,
• Габарит корпуса 400×250×250 мм,
• Конфигурация сальников MG — под кабель по проекту,
• Цвет корпуса — по RAL (стандарт — RAL 7035).

Типоразмеры модульных блоков

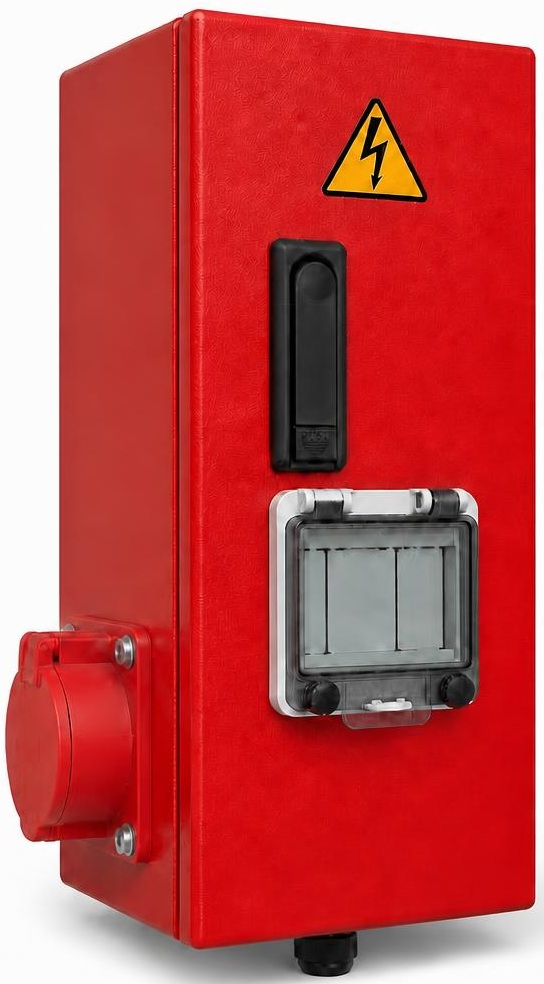

Компактный отводной блок AI-125M. Отводной блок для точек отбора малой мощности — стойки, распределительные щиты, вспомогательное оборудование машинного зала.

• Номинальный ток — до 125 А,
• Габарит корпуса 428×140×135 мм,
• Ручка PUSH, окно осмотра, розетка CEE, кабельный ввод,
• Цвет корпуса — по RAL под задачу.

Отводные блоки для ЦОД сравнение моделей
