Шинодержатель ШППЕ-3 (4,5,6) св У3
Цена по запросу
Описание
Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки. Опросный лист для заказа шинодержателя ШК, ШПП, ШПР

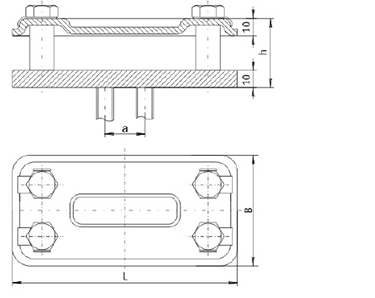

Структура условного обозначения шинодержателей – Ш Х Х Х – Х Х Х – Х У3
- * Ш – Шинодержатель
- * Х – Тип шины (П – плоские, К – коробчатые)
- * Х – Расположение шины на изоляторе (П – плошмя, Р – на ребро)
- * Х – Обозначение группы изоляторов (А,Б,Д,Е,И,Ш)
- * Х – Условная характеристика величины планок (2,3,4,5.6)
- * Х – Исполнение планок (с – сплошное, к – комбинированное)
- * Х – Исполнение планок (в – для шинодержателей с дистанционной втулкой)
- * Х – Исполнение (1,2)
- * У3 – Вид климатического исполнения по ГОСТ 151 50-69

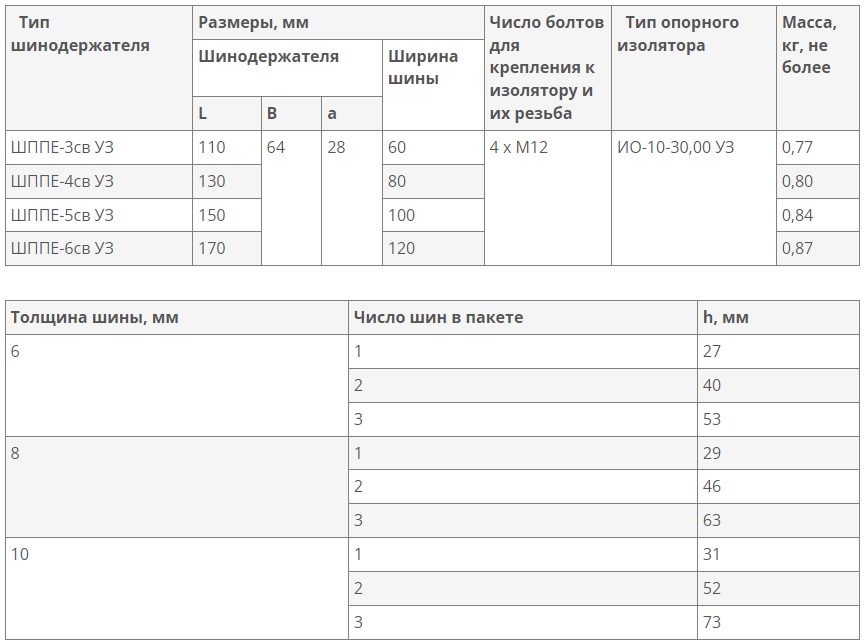

Тип шино-держателей |
Размер шинодержателя |
Ширина шины (полосы), мм |
Толщина шины, мм |
Число шин в пакете, шт. |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
||
L |
B |
а |
|||||||
ШППЕ-3св УЗ |
110 |
64 |
25 |
60 |
6-10 |
1-3 (h=27-73) |
4хМ12 |
ИО-20-30 У3 |
0,77 |
ШППЕ-4св УЗ |
130 |
80 |
0,80 |
||||||
ШППЕ-5св УЗ |
150 |
100 |
0,84 |
||||||
ШППЕ-6св УЗ |
170 |
120 |
0,87 |
Варианты исполнений шинодержателей ШППЕ
Толщина шины, мм | Число шин в пакете | h, мм |
6 | 1 | 27 |
2 | 40 | |
3 | 53 | |
8 | 1 | 29 |
2 | 46 | |
3 | 63 | |
10 | 1 | 31 |
2 | 52 | |
3 | 73 |
