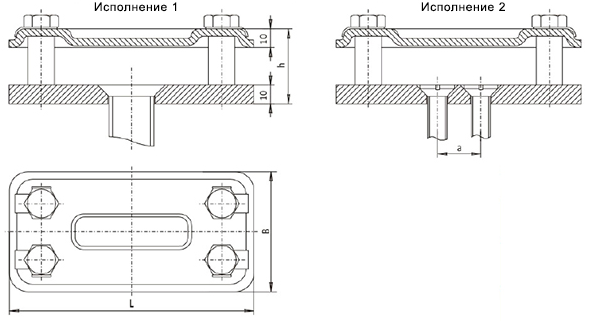

Шинодержатель ШППБ-3(4,5,6) св-1 (2) У3

Шинодержатели ШППБ-3(4,5,6) св-1 (2) У3 производятся по индивидуальному заказу согласно техническим условиям ТУ 34-43-11025-86 и предназначены для крепления шин прямоугольного сечения плашмя к различным типам опорных изоляторов  наружной и внутренней установки с напряжением 6, 10, 20 и 35 кВ. Конструкция шинодержателей ШППБ-3(4,5,6) св-1 (2) У3 не является универсальной, и их изготовление осуществляется с учётом конкретных требований, указанных в опросном листе (скачать).

При использовании переменного тока шинодержатели ШППБ-3(4,5,6) св-1 (2) У3 должны обеспечивать отсутствие замкнутого магнитного контура вокруг шин. Для этого верхняя крышка шинодержателя выполнена из немагнитного материала — алюминия, а крепёжные элементы и нижняя крышка изготовлены из оцинкованной стали, что исключает образование замкнутого магнитного контура.

Шинодержатели ШППБ-3(4,5,6) св-1 (2) У3 рассчитаны на продолжительный срок службы и способны выдерживать значительные механические нагрузки. Они устойчивы к химической и электрохимической коррозии, окислительным процессам, деформации и образованию трещин.

Установка и монтаж алюминиевых или медных шин выполняется следующим образом: сначала устанавливаются шинодержатели на опорных изоляторах, затем шины раскладываются и выравниваются в шинодержателях, после чего соединяются участки сборных шин с компенсаторами. Далее устанавливаются, выравниваются и подключаются ответвления.

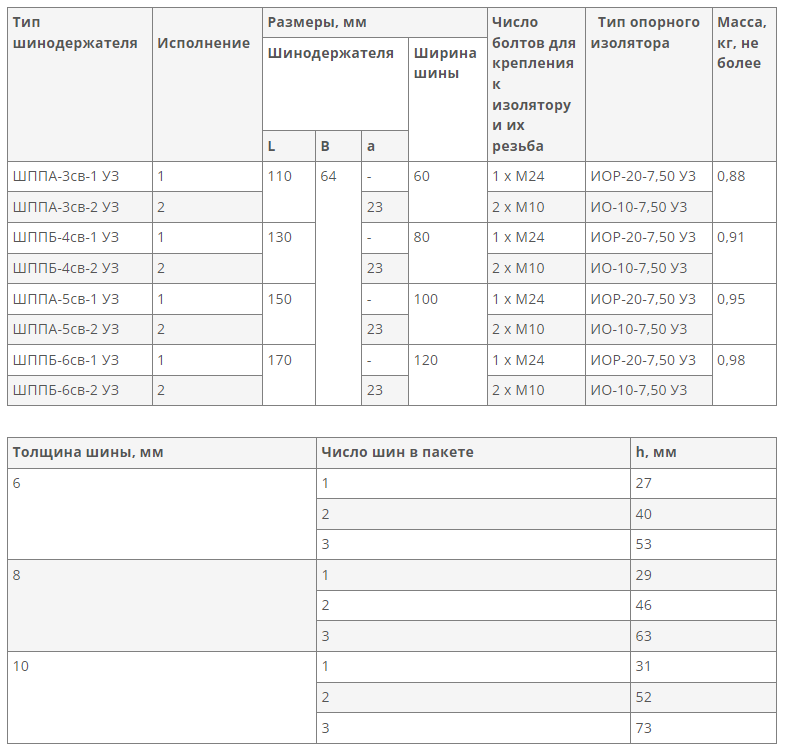

Структура условного обозначения шинодержателей – Ш Х Х Х – Х Х Х – Х У3:

• * Ш – Шинодержатель
• * Х – Тип шины (П – плоские, К – коробчатые)
• * Х – Расположение шины на изоляторе (П – плашмя, Р – на ребро)
• * Х – Обозначение группы изоляторов (А,Б,Д,Е,И,Ш)
• * Х – Условная характеристика величины планок (2,3,4,5.6)
• * Х – Исполнение планок (с – сплошное, к – комбинированное)
• * Х – Исполнение планок (в – для шинодержателей с дистанционной втулкой)
• * Х – Исполнение (1,2)
• * У3 – Вид климатического исполнения по ГОСТ 151 50-69

Внимание: конструкция шинодержателя не является универсальной, производство осуществляется под конкретное применение на основании опросного листа..
